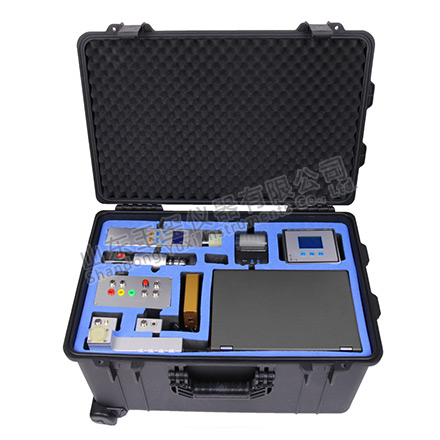

LCP-02~06 系列 电梯安全性能综合评估系统

一、概述

该仪器是一套集电梯多项检测功能的智能化检测设备，主要包括：电梯速度、电梯上行制动距离测试，电梯限速器动作速度测试，扶梯速度、制动距离及同步率测试，电梯门冲击力测试，电梯缓冲器复位时间测试，电梯加速度测试，电梯导轨轨距及共面性测试，电梯钢丝绳张力测试，曳引轮磨损测试，电梯平衡系数测试（功率法）等。

二、功能

• 检测限速器动作速度

• 双向限速器驱动

• 检测电梯运行速度及上行制动距离

• 检测扶梯左右扶手带及梯阶速度，自动计算同步率及速度偏差

• 检测扶梯速度以及制停距离

• 检测电梯阻止关门力，并自动分析电梯关门的动能

• 检测缓冲器的压缩行程和复位时间

• 检测电梯乘运质量，最大速度、A95 速度，最大加速度、A95 加速度，最大减速度、A95 减速度、三轴振动峰峰值、A95 振动峰峰值等

• 检测电梯导轨轨距及共面性

• 检测根钢丝绳的张力，自动计算张力平均值及与平均值偏差百分比

• 检测曳引轮磨损情况

• 检测电梯平衡系数，功率法空载快速检测，快捷、方便、直观

• 参数设置功能

• 数据自动保存、查看和删除功能

• 数据导出功能，检测数据可以导出到计算机进行保存、打印等

• 数据曲线分析图，直观、清晰

• 蓝牙打印功能等

三、参数

电梯限速器

• 测速分辨率：0.001 m/s

• 速度测量精度：≤ 1%

• 驱动器额定转速：4500 rpm

• 测速范围：0.2 ~ 9.99 m/s

电梯门冲击力

• 测量范围：0 ~ 1000 N

• 测量精度：±3 N

• 弹簧弹性系数：44.31 N/mm

• 传感器间隙宽度：＞ 200 mm

扶梯同步率

• 速度测量精度：≤ 1%

• 加速度测量精度：≤ 2%

• 速度测量分辨率：0.001 m/s

缓冲器复位

• 位移的测量范围：0 ~ 1 m

• 位移的测量精度：0.1 mm

• 复位时间精度：＜ 0.01 s

• 采样频率：≥ 1000 Hz

• 无线传输距离：0 ~ 500 m（空旷地）

电梯加速度

• 加速度测量范围：±2g

• 加速度测量准确度：≤ 2%

• 测量精度：≤ 10 mg

曳引轮磨损

• 测量范围：0 ~ 25 mm

• 分辨率：0.01 mm

电梯平衡系数

• 测量精度：±0.02

• 功率测量精度：＜ 0.5%

• 测量电压范围：≤ AC 500 V

• 测量电流范围：≤ AC 50 A

• 位移精度：1%

导轨的轨距和共面性

• 测距范围：0.2 ~ 30 m

• 轨距测量精度：≤ 0.5 mm

• 共面性标准偏差：≤ 0.5 mm

• 激光波长：650 nm

电梯钢丝绳张力

• 量程：0 ~ 5000 N

• 钢丝绳直径范围：6 ~ 16 mm

• 测力分辨率：1 N

• 测力精度：≤ 2%

四、配置

LCP-02：LCP-01 功能、关门力、缓冲器复位

LCP-03：LCP-02 功能、加速度、导轨的轨距和共面性、钢丝绳张紧力、曳引轮磨损

LCP-06：LCP-03 功能、功率法平衡系数
