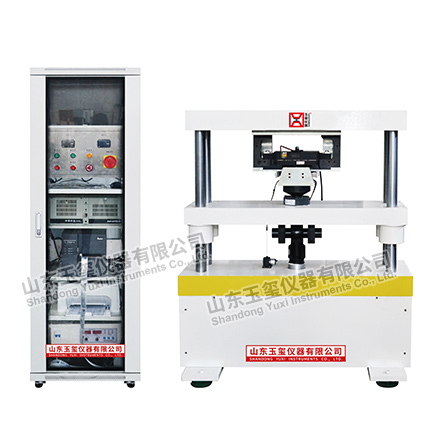

EB-1 电梯制动器功能试验台

一、概述

电梯制动器是电梯曳引机的重要组成部分，电梯事故统计分析表明在用电梯发生冲顶或蹲底的严重安全事故多数来自电梯制动器失效；该机主要用于电磁制动器产品的装配测试和试验。

二、功能

【主机】

• 立式框架结构，伺服液压缸带动滑台上下移动，实现下压盘与试样的接近和远离

• 高精度负荷传感器，准确测量试验力

• 压头与上横梁底而平行度保证在 0.04mm 以内，保证了试验精度

【变形测量系统】

• 采用激光非接触传感器实施制动器气隙与变形测量

• 成对安装，在两侧同时测量气隙

• 有效量程±20mm，分辨力：0.002mm，全程示值精度：不大于 0.01mm

【软件系统】

• 满足在线检测的工艺流程与检测规范要求

• 可实现制动器通断电功能、电压电流调整功能、陷落试验功能、制动器微动试验功能

• 软件系统集成二维码打印功能，扫码即可得到每台的测试参数和编号

【控制系统】

• 全数字计算机控制系统

• 控制方式：力控制、位移位移控制，可平滑切换

• 电流电压控制：计算机直接控制制动器电压或电流

• 计算机屏幕显示试验数据，自动进行数据存储及数据处理

• 计算机绘制试验力—变形曲线，自动计算与控制各特征点数据

• 打印机打印试验报告

三、参数

• 最大试验力：50KN

• 试验力示值精度：2%-100%FS 测力范围内，各点示值精度均为 +/-1.0%

• 活塞行程：150mm，分辨力：0.001mm
