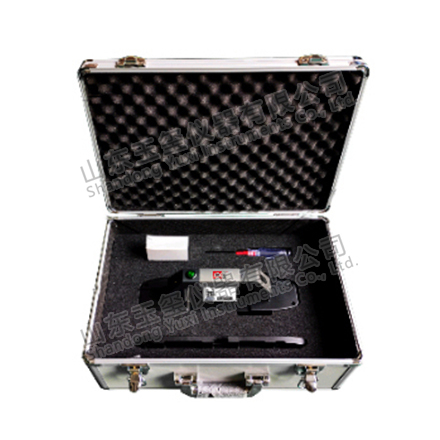

SWRF-1单根钢丝绳探伤仪

状态:
数量:
  • SWRF-1

  • YUXI

一、概述


该仪器充分利用铁磁性材料的磁记忆特性,主动规划出一个量化适度的记忆磁场,通过连续、不间断的采集钢丝绳体积元中分布并记忆的磁能势差异信息,对钢丝绳因强度损耗而产生的断丝、磨损、锈蚀、疲劳等各种LF/LMA类损伤,进行MRT量化分析,并根据钢丝绳损伤处金属截面积损失率量值进行分级报警。


二、参照标准


DB 32/T 2887-2016《曳引电梯钢丝绳电磁检测方法》

GB/T29086-2012《钢丝绳安全使用和维护》

TSG T7001-2009《电梯监督检验和定期检验规则》

GB/T 31821-2015《电梯主要部件报废技术条件》

TSG T5002-2017《电梯维护保养规则》

GB 8903-2005《电梯用钢丝绳》

GB/T26832-2011《无损检测仪器钢丝绳电磁检测仪技术条件》

GB/T 21837-2008《铁磁性钢丝绳磁检测方法》

DB 32/T 2887-2016《曳引电梯钢丝绳电磁检测方法》

GB/T 26832《无损检测仪器钢丝绳电磁无损检测仪技术条件》

MT/T970-2005《钢丝绳(缆)在线无损定量检测方法和判定规则》


三、主要参数


1、适用绳径: 8mm ~ 13mm;

2、检测速度:0-3m/s;

3、损伤检出率:

重度损伤:金属截面积损失率达到6%~10%,实时检出率100%;

轻度损伤:金属截面积损失率达到3%~6%,实时检出率>95%;

检测重复率:重度损伤:100%轻度损伤: >95%

4、传感器与钢丝绳间距:紧贴耐磨槽;

5、被测钢丝绳摆动阈值: <5mm;

6、传感器灵敏度: 1.5V/mT;

7、电磁感应信噪比:S/N >85dB;

8、采样频率:1000次/秒;

9、系统工作电压:DC5V;

10、系统工作电流: <200mA;

11、电池充电电压:DC8.4V;

12、工作环境:-20°℃~+55℃/RH 95%

13、连续工作时间:充满电>10h

14、设备尺寸: 300x140x70mm

15、设备重量: <1.5Kg
