TWC-50/100
玉玺
一、概述

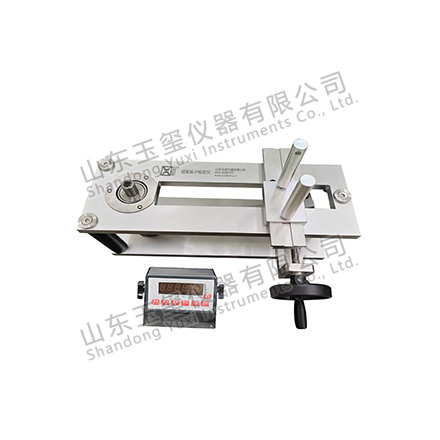

扭矩扳子检定仪由机架、加载机构、高精度扭矩传感器和二次显示仪表组成,可在同一机架、机构上实现多传感器组合使用。结构设计合理、加载稳定可靠、操作方便、采样速度快、整体精度高、测量范围广。
TWC 系列扭矩扳子检定仪为本公司专利产品,符合 JJG 797-2013《扭矩扳子检定仪检定规程》、JJG 707-2014《扭矩扳子检定规程》要求。
二、仪器功能
1、传感器旋转,区别于普通的推动扳子力臂形式,加载过程中受力点位置不变,保证了扭矩测量值的稳定性,使扳子检测更加科学可靠。
2、当扭矩扳子置于推力长臂上,通过调高机构,快速使扳子处于水平状态,仪器在使用中可以灵活调节扳子受力作用点,扳子水平状态调好后,通过其滑板上的滑块移动机构,快速移动到扳子推力点位置。
3、同一台加载机构适应多量程段使用,传感器更换方便,可在几秒钟内完成更换,对于后续检定校准也很方便。
4、转接头设计科学合理,不同规格方榫可直接连接,无需增加高度,可以实现45° 转换。
5、有效加载范围满足最新规程中规定相应量程内长度要求。
6、随仪器可提供省级或省级以上计量合格证书(选配)。
7、500 N·m 及以下量程,如 TWC-1、TWC-2、TWC-5、TWC-10、TWC-20、TWC-50、TWC-100、TWC-200、TWC-500 可以带至现场使用,还可以配备大量程或小量程传感器往上或下扩展量程使用。
三、仪器参数
型号规格 | 精度等级 | 测定范围 | 加载方式 |
TWC-1 | 0.3 级 | 0.02-1N·m | 手动 |
TWC-2 | 0.3 级 | 0.02-2N·m | 手动 |
TWC-5 | 0.3 级 | 0.02-5N·m | 手动 |
TWC-10 | 0.3 级 | 0.2-10N·m | 手动 |
TWC-20 | 0.3 级 | 0.2-20N·m | 手动 |
TWC-50 | 0.3 级 | 1-50N·m | 手动 |
TWC-100 | 0.3 级 | 1-100N·m | 手动 / 自动 |
TWC-200 | 0.3 级 | 2-200N·m | 手动 / 自动 |
TWC-500 | 0.3 级 | 5-500N·m | 手动 / 自动 |
TWC-1000 | 0.3 级 | 5-1000N·m | 手动 / 自动 |
TWC-2000 | 0.3 级 | 10-2000N·m | 手动 / 自动 |
TWC-3000 | 0.3 级 | 10-3000N·m | 手动 / 自动 |
TWC-5000 | 0.3 级 | 20-5000N·m | 手动 / 自动 |
注:每款仪器都可以根据需要增加传感器配备;大量程扭矩扳子检定仪可订做。 |
四、操作及软件
1、扭矩扳子检定仪操作简单,加载试验台可以自动加载及根据要求半自动加载,可以作顺时针方向和逆时针方向的测量力矩。

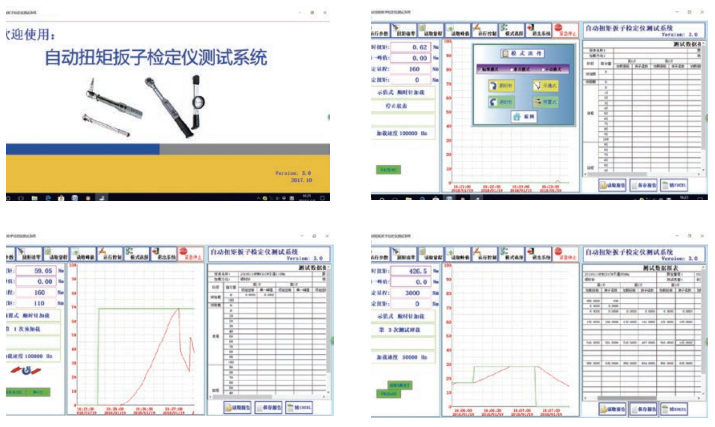

2、专用检定软件,具有可选择预置式、数据记录、自动判定数据是否合格、打印输出、标定调整等功能。
3、检定仪可连接电脑,全中文操作界面,可图示化显示加载过程、易于选择操作模式(跟踪模式、峰值模式)、单位(N.m、in.lb、ft.lb、kgf.m 等 )、参数设定(包括加载模式选择、加载参数选择等)。
