EPV系列 电动气动扭矩扳子检测系统

一、概述

EPV系列电动气动扭矩扳子检测系统是结合IND-1标准扭矩测量仪搭建而成的一个检测系统，参照JJF1610-2017《电动、气动扭矩扳子校准规范》设计制造，可快速准确便捷的实现电动、气动扭力工具的扭矩检测，也可单独拆下来完成螺栓拧紧机、扭转试验机和测功机等其它设备的检测。既可作为企业用户自用的检测仪器，又可作为计量检测部门的标准设备。

二、主要特征

1、准确度高

IND-1标准扭矩测量仪采用高速DSP模块采集转矩传感器和编码器的脉冲信号，抗干扰能力强，能准确捕捉高速旋转工况下带冲击的瞬间转矩信号，最高准确度可达到0.1级。

2、配置灵活

多只传感器：每套EPV检测系统可根据用户需求配置不同传感器组，覆盖更宽的检测范围；

多规格模拟螺栓：搭配了常用的多种规格的模拟螺栓，例如：M36、M24、M18、M12、M6等，用户可根据被检电气动枪的输出扭矩选择最适合的模拟螺栓；

软硬连接可换：用户可以通过选择模拟螺栓的种类或增减碟形弹簧圈的数量，来选择是软连接还是硬连接；

多通道数采：IND-1仪表配置了4个硬件通道，可同时接四只传感器进行测量；可直接测量转矩、转速、转角。

3、操作便捷：

配置了7寸高清触摸屏，用户可带手套直接触控操作，简单快捷。

4、扩展应用可定制

出厂配置了三个应用程序模块，可满足90%以上的转矩转速测量需求：常规测量、功率计算和测量计算。可为用户定制增加其它测量场合的应用模块。

5、符合规范的技术要求

EPV检测系统采用滑动导轨将被检仪器、转矩传感器和模拟螺栓串接起来，同轴度好，强度高，有效降低弯矩或冲击对测量结果的影响。

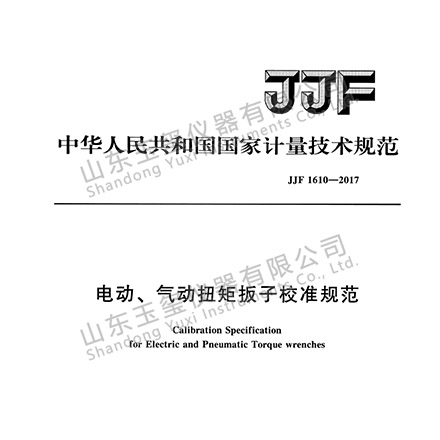

JJF1610-2017《电动、气动扭矩扳子校准规范》明确要求：

“6.2.1扭矩仪：扭矩测量采用回转式扭矩传感器，显示仪表能显示峰值，采样频率不小于500Hz” 及“7.2.3.1 将模拟器、扭矩传感器、扭矩扳子依次连接起来，并保证它们的同轴性”，因此EPV系列是符合校准规范技术要求的电气动枪检测设备。

三、主要参数
